产品概述

MNS系列低压抽出式开关柜是一种用标准模件由工厂组装(FBA)的组合式柜型。本系列低压抽出式开关柜适用于发电厂、变电站、石油化工、冶金轧钢、交通能源、轻工纺织等厂矿企业和住宅小区、高层建筑等场所作为交流 50-60Hz，额定工作电压交流 660V 及以下的电力系统的配电设备的电能转换、分配及控制之用。本装置符合 GB7251.1《低压成套开关设备》及 JB/T9961《低压抽出式成套开关设备》国家专业标准、并符合EC439-1. VDEO660第五部分等国际专业标准

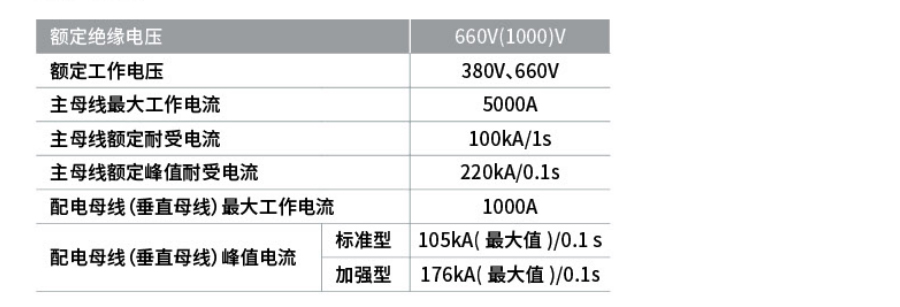

基本技术参数

• ★★电气性能



• 防护等级
  符合
  • ○ IEC529、DIN40050标准
  • ○ IP30对大于中2.5mm固体防护
  • ○ IP40对大于中1.0mm固体防护
  • ○ IP54对尘埃和任意方向喷溅作防护
  • ○ (购IP54防护等级时应与制造厂协商)

柜体结构

开关柜柜体基本结构是由C 型型材装配组成。C 型材是以 E=25mm 为模数安装孔的钢板弯制而成。全部柜架及内层隔板都作镀锌纯化处理。四周门板，侧板则作高压静电喷塑。

开关柜类型

1.动力配电中心距(PC)：可采用Emax，MT，3WN，AH，ME系列等断路器。

2.电动机控制中心柜(MCC)：由大小抽屉组装而成，各回路主开关采用高分断塑壳断路器或旋转式带熔断器的负荷开关。功率因数自动补偿柜(带有手动、自动及远动功率因数补偿装置)。

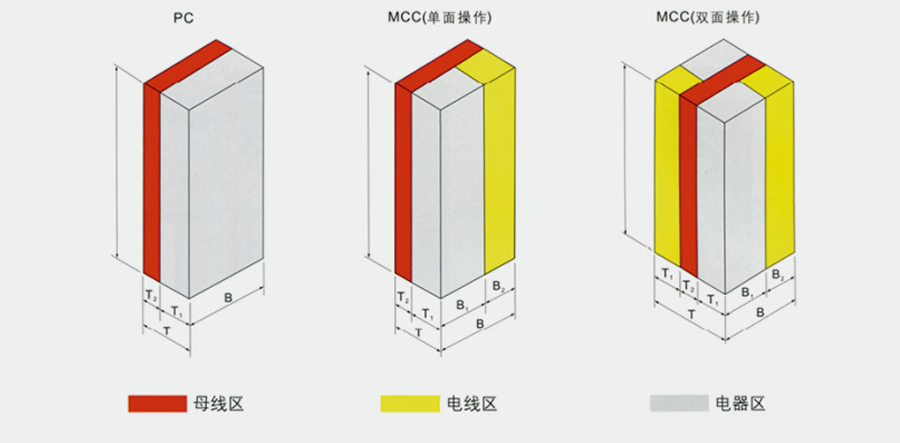

配电中心柜

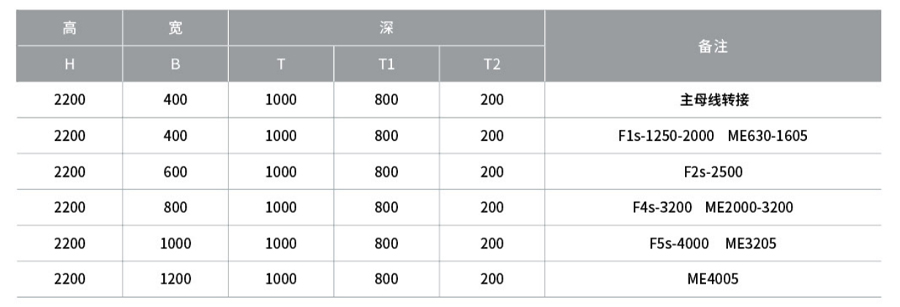

A动力配电中心(PC)柜

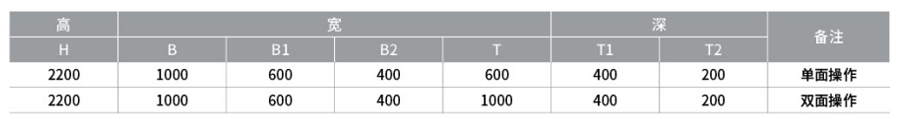

B电动机控制中心(MCC)柜

C型型材组成的柜架结构(图 1)

C型型材组成的柜架结构(图 2)

安装、使用、维修

• 安装参考图见图7、图8
• 2.当装置运抵目的地后，首先应检查包装箱是否完整，若装置不立即安装，应存放在干燥清洁之处。
• 3.置推荐为离墙安装式，也可以靠墙安装，安装基础平面要求平整，基础槽钢水平误差为 1/1000，总长偏差3mm。

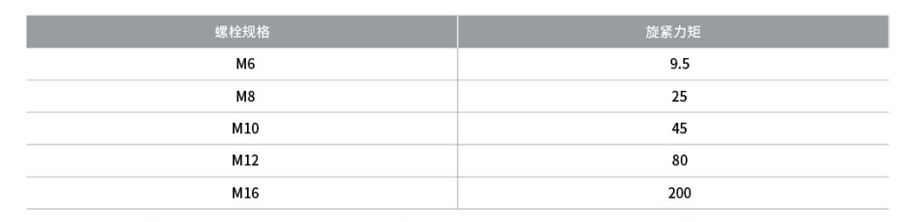

• 4.所有导电部分的螺栓固定方式推荐使用8.8 级和张紧垫圈，其旋紧力矩推荐值见下表:
• 5.MCC方案附件供应的电缆头护套和一定数量的二次回路用的铜接头。(为适应铜接头的冷压加工，二次电缆推荐使用多芯软线)。



• 6.接好电缆后，装置底部应封闭，以防止小动物爬入柜内造成短路事故。
• 7装置在安装或调整后，在投入运行前，需进行下列各项检查和试验:
  • (1)检查装置内，安装的电器设备和控制接线是否符合工厂的图纸要求。
  • (2)用手动操作各种开关，应操动灵活，无异常和卡轧现象。
  • (3)检查机械联锁机构，电气联锁装置的动作是否正确可靠，应符合系统要求
  • (4)检查主电路和控制回路的绝缘电阻是否符合规定要求。
  • (5)检查装置内所安装的电气设备接触是否良好，是否符合该电器本身的技术务件。
  • (6)检查装置内部有无异物及各部件的安装螺钉是否有松动现象出现。
• 8抽出式MCC操作须知:
  • (1)抽底部正确进入导向件后，才能向柜内推动，否则将会发生损坏抽屉或拉不出等不良现象。
  • (2)8E/4和 8E/2 抽屉面板上的符号标志和作用见图 4，图中从分断位置“0”到工作位置“”箭头表示为:先将操作手柄向里推进后再将手柄从“0”旋转到“”即可，返回时不须推动，只要将手柄“” 旋向“0”，放手后，手柄自动弹出。
  • (3)8E-24 抽屉面板上的符号标志和作用见图5，当手柄到达工作位置时，机构对主开关解除机械闭锁，这时主开关可以合闸和分闸操作，但是，当主开关合闸后，联锁机构的手柄就不能操作。 在符合标志的右下角门上有一塑料小盖，这是门的解锁机构，操作过程如下:当抽屉在工作位置时，如果要开门，则先将小盖拔出，然后用螺丝刀插入孔内向下移动锁扣即可开门，开门后务必将塑料小盖盖上，否则将破坏原有的防护等级。

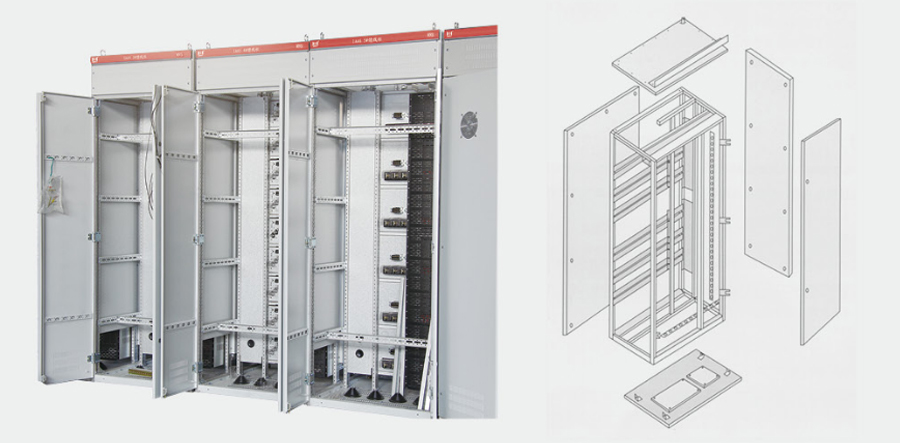

开关柜结构示意图

1.装置不许倾翻和遭受剧烈震动。

2.装置在拆箱后吊装时应使用运输角板,二根钢线丝绳的夹角应< 1200如用车滚或棒均不允许直接在装置的底架上进行3.装置在安装就位时如要小距离移动位置,则可在底架的四个角上播动。

3.在装置内不许随意拆卸电器产品和零部件。

4.应防止雨淋受潮,环境温度按本样本的有关规定。

5.产品的成套性:开关柜附有装箱单,产品合格证,产品使用说明书,及必要的图纸,随机附件有门钥匙以及根据配套清单所提供的备品备件等。。
