XL-21 动力柜

产品概述

XL-21 系列动力柜用于交流 50HZ，额定电压 660V 以下，1000KVA 变压器以下的三相四线电力系统中作为宾馆、医院、港口、及厂企业配电，动力照明之用，电压 380V，容量为 0.52-75kW 电机的电控装置及照明之用。对于其他符号本动力配电箱的场合也可以使用。产品具有线路方案灵活、组合方便、应用性强、结构新颖等特点，外壳防护等级可达IP30。产品符合:IEC60439.1-1999《低压成套开关设备和控制设备》 GB7251.1-2013《低压成开关设备和控制设备》

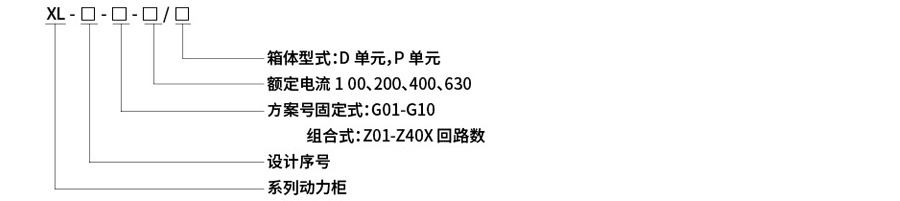

型号及含义

使用环境条件

★海拔不超过4000m；★海拔高度不超过4000米;
★环境温度周围空气温度不高于+40℃，而在24小时周期内平均温度不高于+35°C，周围空气温度不低于-100°C;
★空气中不得有过量的尘埃、酸、盐、腐蚀性及爆炸性气体。相对温度在最高温度为+40°C时不超过50%,在最低温度允许有较高的相对温度,如+20°C以下时为90%,应考虑到由温度变化而可能偶然产生一般凝露;
★用户有特殊要求时可与制造厂协商解决。

结构特点

1.本装置采用落地式安装，可直接安装在变压器下方。柜体采用优质钢板焊接或组装而成，刀开关操作手柄装于柜前右柱上，可以作为切换电源之用。动力配电箱前面装有一只电压表。指示汇流母线电压。动力配电箱前面有门，门打开后，动力配电箱内全部设备敞露，便于检修维护。本动力配电箱均采用国内自行设计的新型组件，具有结构紧凑，检修方便，线路方案可以灵活组合等特点，动力配电箱装有断路器作为短路保护外，门前可装操作按钮。
2.操作方式:手动。
3.安装方式:垂直安装。
4.接线方式:固定接线。

技术参数

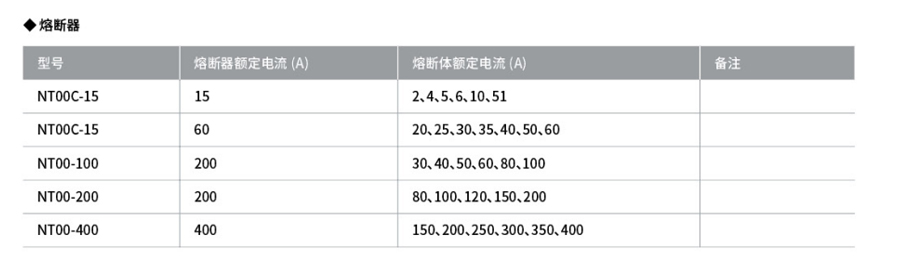

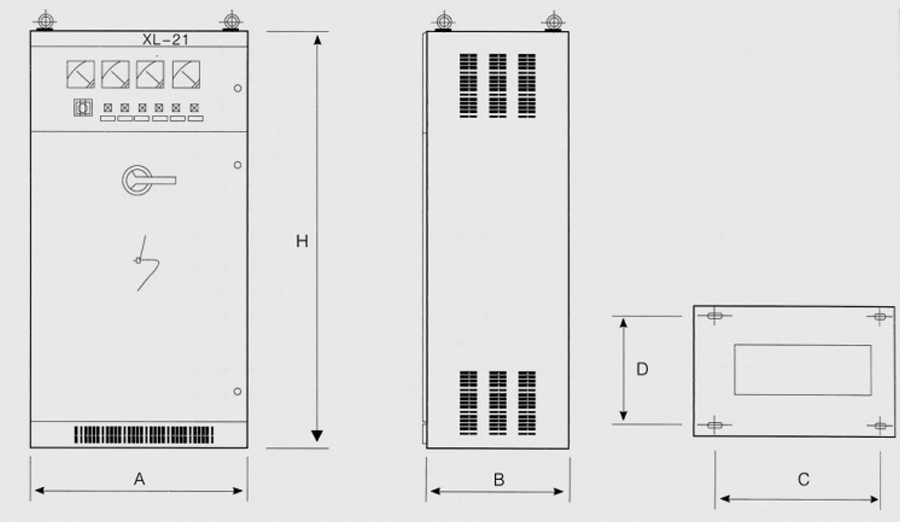

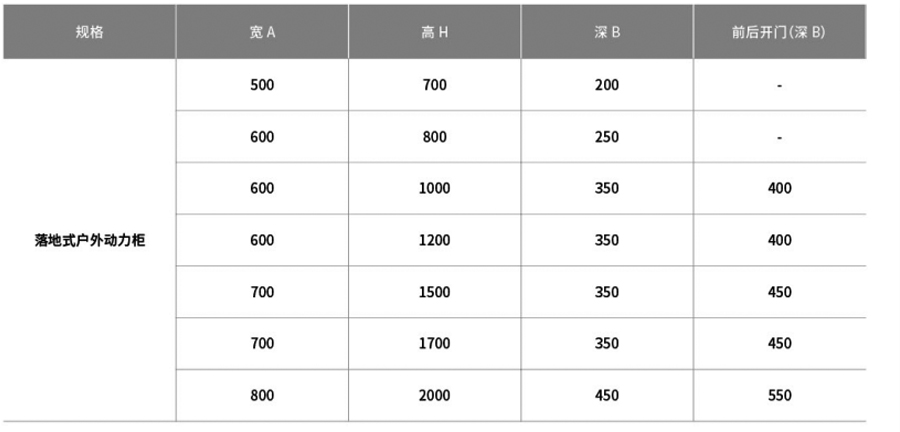

产品安装基础示意图

特别提示

1.本产品在安装时,柜与柜之间的水平线线应连接牢固可靠。

2.本产品的门与主开关有联锁功能,即只有在断电的情况下门才可能打开,本产品的其它侧面为螺钉封板,与主开关没有联锁功能。故请用户在拆开本产品侧板检修时,务必断开电源。

3.非专业人员请勿打开柜体维护检修。

安装、验收及投运前的注意事项

产品到货后，首先应检查包装是否完整无损，发现问题应及时通知有关部门查找原因，对于不立即安装的产品应根据正常使用条件的规定，置于适应的场所。

产品安装基础槽钢及螺栓由用户自备，基础槽钢与柜体连接孔；

产品在安装完毕后，投入运行前进行如检查与试验；

★检查柜体被复层漆膜有无脱落，柜内是否干燥、清洁；
★主要电器及辅助接点的通断是否可靠、准确：
★主要元件的选型、接线原理是否与原理图样相符：
★用500V兆欧表绝缘值不低于1MQ。测量时注意断开不能承受电压及电子元件接线。

使用注意事项

低压空气断路器等经多次合分后，会使主触头局部烧伤和产生炭类物质使接触电阻增大，应定期对万能式低压空气断路器按其使用明书要求进行维护和检修。

订货须知

★产品的全部型号(包括主电路方案号和辅助电路方案号)。
★主电路系统图,柜体平面排列图。
★辅助电路电气原理图。
★柜内元器件清单(主母线规格)。
★柜体颜色，(如无要求,则按浅驼灰色供货）箱体尺寸。
★其它与产品正常使用条件不符的特殊要求。
